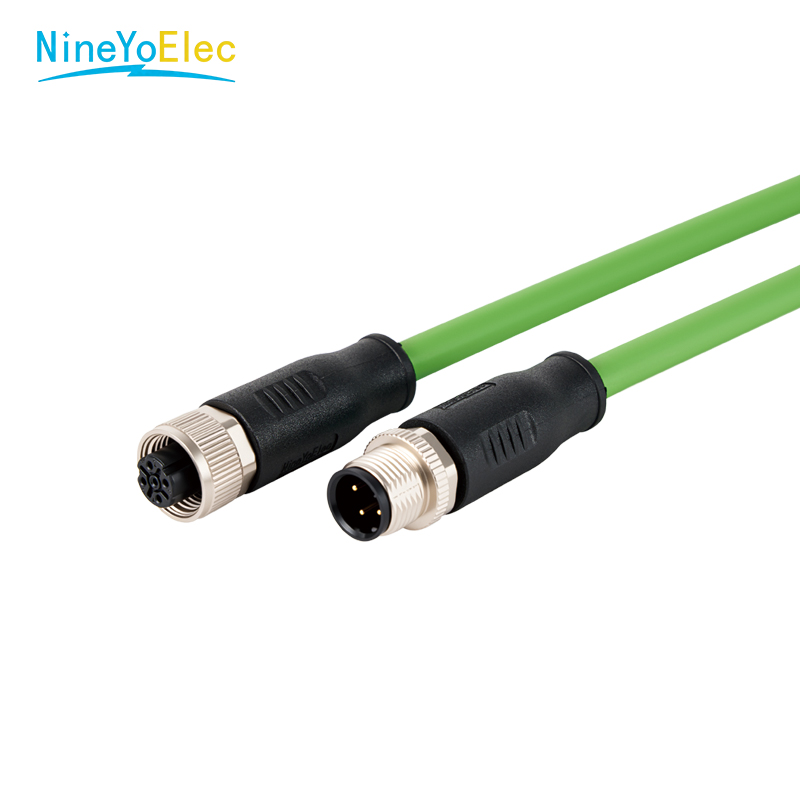

Conector M12 de alta resistencia: donde los conectores industriales estándar fallan debido a la vibración

• Aflojamiento del acoplamiento. Las juntas roscadas M12 retroceden bajo vibración aleatoria a menos que la tuerca lleve un trinquete o la junta se apriete y se vuelva a verificar. Una junta que comienza a 0,6 N·m y se asienta a 0,2 N·m después de dos meses ya ha perdido su clasificación IP: la junta tórica ya no está comprimida.

• Fatiga de los conductores. El cable de PVC estándar gestiona aproximadamente entre 100 000 y 300 000 ciclos de flexión antes de que se rompa un hilo. El PUR con clasificación de cadena de arrastre y un radio de curvatura de 7,5× OD alcanza entre 2 y 10 millones de ciclos. En una línea de embalaje que funciona a 60 ciclos por minuto, esa es la diferencia entre un cable que dura una semana y uno que dura un año.

• Puente de contaminación. Salpicaduras de soldadura y polvo metálico fino forman puentes entre los contactos adyacentes en un puerto destapado. Una vez carbonizado, el cuerpo del tapón se desecha: el puerto necesita una tapa de metal y el conjunto necesita un sello impermeable clasificado para el régimen de lavado, no solo para la lluvia.

El blindaje merece una nota aparte: un cable de drenaje retorcido a la carcasa no es una terminación de 360°. En maquinaria accionada por VFD, un blindaje mal terminado convierte el cable en una antena y produce exactamente las fallas del codificador que los ingenieros atribuyen al variador.

JIUYOU construye la carcasa de vibración como un sistema (conjuntos de PUR sobremoldeados con tuercas antivibración, contactos chapados en oro y transiciones aliviadas de tensión) en lugar de vender una carcasa y llamarla de servicio pesado.

✅ En pocas palabras: solicite datos de ciclo flexible, datos de retención de torsión y método de terminación del escudo; un conector que no puede producir esos tres números no es resistente, sea cual sea el aspecto de la carcasa.

2. M12 o M23: ¿cuándo debe mejorar una máquina industrial de servicio pesado?

Aumente a M23 cuando la corriente continua exceda aproximadamente 10 A por contacto después de la reducción de potencia, cuando el cable deba sobrevivir a un ciclo de trabajo del servo con una irrupción de 3 a 6 veces, o cuando el fabricante del variador especifique una interfaz montada en el motor, y suba a M40 cuando la alimentación exceda aproximadamente 30 A. Por debajo de ese umbral, un conector M8 aún posee las caídas del sensor de 3 y 4 cables, y el M12 con codificación A posee todo, desde IO-Link hasta los codificadores.

Haga los cálculos de reducción de potencia antes de elegir

La corriente nominal se imprime en un ambiente controlado, normalmente 40 °C. Reduzca aproximadamente un 20 % por cada 10 °C por encima de eso:

• 4 A a 40 °C se convierten en 3,2 A a 60 °C y 2,4 A a 80 °C: un verano normal dentro de una protección de máquina.

• Densidad de pines. La reducción de corriente del conector M12 para configuraciones de 17 pines se acerca a 1 A por contacto a 40 °C. Coloque un actuador de 5 A en esa carcasa y el conector se convierte en el fusible.

• La irrupción del servo multiplica el problema: un motor de 6 A puede extraer de 20 a 36 A durante 100 ms, razón por la cual la energía del variador funciona con M12, M23 o M40 con codificación K en lugar de contactos de señal con codificación A. Ese perfil de irrupción es lo que hace que la cuestión de cuándo pasar del conector M12 al M23 para servomotores sea una cuestión actual, no una cuestión de tamaño.

Por lo tanto, compare la corriente continua reducida, no la corriente nominal. A una temperatura ambiente de 60 °C, un M12 con codificación K alcanza un máximo de cerca de 12,8 A; un M23 transporta 16 A con contactos más grandes y una mejor ruta de calor, y de todos modos es la interfaz que la mayoría de los fabricantes de servomotores especifican.

¿Dónde aterriza esto en equipos reales?

• Caídas de sensores y pinzas compactas: conectores M8 para sensores de 3 y 4 hilos, M12 en el momento en que el puerto necesita blindaje, más de 8 contactos o una clasificación de impacto en el borde del panel.

• Paquete de vestimenta de robot y cadena de arrastre: el estuche clásico para un conector M12 de alta resistencia para maquinaria de alta vibración: sobremoldeado de PUR, de 2 a 10 millones de ciclos de flexión.

• Alimentación del servomotor + freno + codificador: M23, 16 A, 6–17 contactos, una carcasa para señal y alimentación: la respuesta práctica a cuándo pasar del conector M12 al M23 para servomotores.

• Alimentación principal de máquinas, transformadores de soldadura, bombas grandes: M40 o carcasa rectangular de alta resistencia para más de 30 A.

Una trampa más: el recuento de pines y el movimiento actual en direcciones opuestas. Los compradores que preguntan sobre la reducción de corriente del conector M12 para configuraciones de 17 pines generalmente quieren la densidad para E/S de semiconductores y equipos de prueba, no para alimentación; nada en esa carcasa está diseñado para cambiar una carga.

JIUYOU los moldea como arneses completos: el conector servo de 5 núcleos con codificación K JY-019 para maquinaria pesada, el arnés de alimentación JY-074 M23, el enchufe de alta corriente JY-075 M40, de modo que el cable, el sobremolde y el sistema de contacto se clasifican como un conjunto en lugar de tres partes. Jiangsu Jiuyou Electric Co., Ltd. también fabrica arneses personalizados según un plano del cliente, incluidos diseños mixtos de potencia y señal, con muestras para validación antes del uso de herramientas.

✅ En pocas palabras: dimensione la corriente reducida en el ambiente más caliente que verá la máquina, luego agregue una clase de tamaño de margen; las especificaciones insuficientes se muestran como carcasas derretidas, no como un disyuntor disparado.

Preguntas frecuentes

P: ¿Puede un M12 estándar con codificación A manejar un servomotor? R: Sólo las señales de control. La potencia del motor necesita codificación K o L para el voltaje y la corriente, y por encima de aproximadamente 12 A reducidos, debe pasar a M23. Mezclar un enchufe con codificación A en un puerto de unidad generalmente termina con un conector dañado o una entrada de unidad destruida.

P: ¿Qué cubierta de cable debo especificar para una cadena de arrastre? R: PUR, clasificado para el radio de curvatura real de la cadena y el número de ciclos. El PVC es más barato y adecuado para tramos estáticos, pero se endurece con la flexión continua y falla en el conductor antes de que la cubierta muestre daños; y en una línea de automatización industrial, una cubierta agrietada también es el comienzo de una falla a prueba de agua.

P: ¿Suministran arneses personalizados de alta resistencia con etiquetado OEM? R: Sí. JIUYOU produce arneses sobremoldeados personalizados según el dibujo, en longitudes de 0,3 a 30 m, con impresión del cliente, pines personalizados y diseños mixtos de potencia/señal: MOQ 1 para muestras y precios al por mayor para volúmenes de producción.
